符合 SAE AMS 2431 標準的 AZB210 噴丸陶瓷丸
產品名稱： 噴丸陶瓷丸AZB 210
別名：陶瓷珠、陶瓷砂、矽酸鋯珠、矽酸鋯微球
標準：SAE AMS 2431-7/1
HS編碼：3824999999

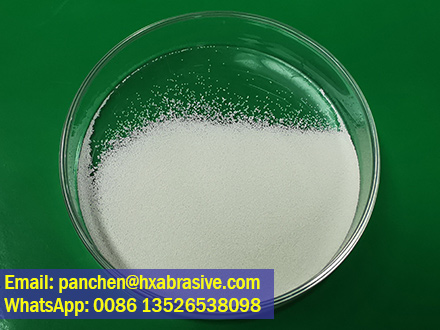

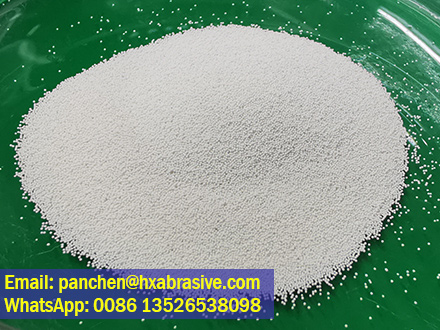

噴丸陶瓷丸AZB210是一種氧化鋯基陶瓷珠。它特別適用於航空和航太部件的噴丸強化和獲得特定形狀。陶瓷丸可以透過消除航空航天部件的預應力並形成輪廓來提高部件的強度。它還可以提高抗疲勞性能，從而提高機械強度。
符合SAE AMS 2431標準的AZB210噴丸陶瓷丸技術指標：
| 化學成分(%) | ||||
| 物品 | 標準值 | 測量值 | ||
| ZrO2+Y2O3 | 60-70 | 65.14 | ||
| 二氧化矽 | 28-33 | 28.75 | ||
| 氧化鋁 | 最多 10 個 | 6.01 | ||
| 三氧化二鐵 | 最大0.06 | 0.04 | ||
| 二氧化鈦 | 最大0.20 | 0.11 | ||
| 身體表現 | ||||
| 物品 | 標準值 | 測量值 | ||

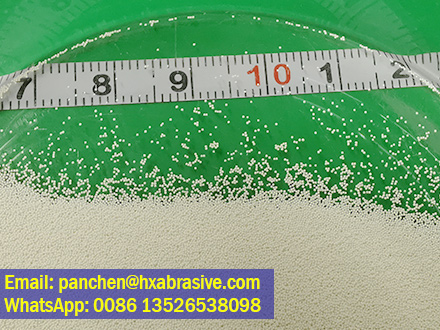

| 粒徑 | +0.5毫米 ＜0.5% 0.425-0.50＜5% 0.30-0.425＞81.5% 0.25-0.30＜10% -0.25毫米＜3% | 0% 0.10% 94.27% 5.3% 0.33% | ||
| 比重 | 3.6-3.95克/立方厘米 | 3.83克/立方厘米 | ||
| 維氏硬度 | 643-785 高壓 | 712高壓 | ||
| 球形度≥0.8的珠子 | ≥90% | 94% | ||
符合 SAE AMS 2431 標準的 AZB210 陶瓷噴丸的特性：
- 強度高、耐磨。
- 硬度和密度極高。陶瓷丸硬度高，維氏硬度（顯微硬度）為700hv，洛氏硬度為60hrc。
- 無粉塵，耐磨性高。高強度使陶瓷丸在射擊過程中不易破碎。
- 噴砂效果：表面光潔度高。採用陶瓷丸噴砂可達到光滑緞面的光亮度。
- 噴砂效率高，使用壽命長。
- 圓度好，球形好。
規格：
| 規格 | 直徑 | 篩留率 | 珠子球形度百分比≥0.8 |
| Z100 | ＞0.180毫米 | 0-0.5% | ≥80% |
| 0.150-0.180毫米 | 0-5% | ||
| 0.106-0.150毫米 | 0-81.5% | ||
| 0.063-0.106毫米 | 0-10% | ||
| ＜0.063毫米 | 0-3% | ||
| Z150 | ＞0.250毫米 | 0-0.5% | ≥80% |
| 0.212-0.250毫米 | 0-5% | ||
| 0.150-0.212毫米 | 0-81.5% | ||
| 0.125-0.150毫米 | 0-10% | ||
| ＜0.125毫米 | 0-3% | ||
| Z210 | ＞0.355毫米 | 0-0.5% | ≥80% |
| 0.300-0.355毫米 | 0-5% | ||
| 0.212-0.300毫米 | 0-81.5% | ||
| 0.180-0.212毫米 | 0-10% | ||
| ＜0.180毫米 | 0-3% | ||
| Z300 | ＞0.500毫米 | 0-0.5% | ≥70% |
| 0.425-0.500毫米 | 0-5% | ||
| 0.300-0.425毫米 | 0-81.5% | ||
| 0.250-0.300毫米 | 0-10% | ||
| ＜0.250毫米 | 0-3% | ||
| Z425 | ＞0.710毫米 | 0-0.5% | ≥70% |
| 0.600-0.710毫米 | 0-5% | ||
| 0.425-0.600毫米 | 0-81.5% | ||
| 0.300-0.425毫米 | 0-10% | ||
| ＜0.300毫米 | 0-3% | ||
| Z600 | ＞1.000毫米 | 0-0.5% | ≥65% |
| 0.850-1.000毫米 | 0-5% | ||
| 0.600-0.850毫米 | 0-81.5% | ||
| 0.425-0.600毫米 | 0-10% | ||
| ＜0.425毫米 | 0-3% | ||
| Z850 | ＞1.400毫米 | 0-0.5% | ≥65% |
| 1.180-1.400毫米 | 0-5% | ||
| 0.850-1.180毫米 | 0-81.5% | ||
| 0.710-0.850毫米 | 0-10% | ||
| ＜0.710毫米 | 0-3% |
*可提供其他訂製尺寸。
應用：
- 用於飛機水平尾翼、垂直尾翼的噴丸成形，以及機身蒙皮結構件的噴丸強化，提高零件的疲勞壽命
- 用於高溫高負載單晶葉片表面噴丸強化，有效抑制葉片表面微裂紋擴展及點蝕，可提高航空發動機葉片疲勞壽命20%以上
- 用於飛機起落架高強度鋼噴丸強化，有效提高起落架表面硬度及殘餘壓應力，並可進行二次噴丸強化，降低起落架表面粗糙度。
套餐：
商品評價
目前沒有評價。
